Vigor Switch P2100

  • Spravovaný prepínač na vrstve 2+
  • 8 Gigabit Power over Ethernet porty
  • 2 gigabitové SFP porty
  • Kompatibilné s VigorACS 3
  • podpora VLAN

    Vigor Switch P2100

    Kompaktný VigorSwitch P2100 je vhodný pre siete malých podnikov, ktoré využívajú rôzne zariadenia. Porty 802.3at/af PoE poskytujú napájanie a sieťové pripojenie napríklad 8 bezdrôtovým prístupovým bodom, IP telefónom alebo IP kamerám. To šetrí napájacie káble a adaptéry a znižuje náklady na inštaláciu. VigorSwitch P2100 ponúka riadené funkcie na vrstve 2+ pre VLAN, zabezpečenie portov, multicast a správu. VigorSwitch má dva gigabitové SFP porty pre uplink aplikácie. Má tiež konzolový port pre prístup k VigorSwitch.

    Pre dobrý výkon a bezpečnosť vašej siete je tento prepínač vybavený funkciou VLAN, založenou na portoch, tagoch, ako aj Q-in-Q VLAN. Okrem toho port prepínača podporuje trunking a kvalitu služieb. S funkciou združovania portov je možné porty spájať, čím sa zväčší šírka pásma. Quality of Service zaisťuje garantovanú šírku pásma, čo je obzvlášť dôležité pri použití prepínača v riešeniach VoIP. Vďaka týmto funkciám je VigorSwitch P2100 vo veľkej miere spravovateľný a spoľahlivý a stabilné riešenie pre vašu sieť.

    PoE icon

    POE+

    Všetky porty podporujú 802.3at PoE+ až do 30 wattov na port. To znamená, že k VigorSwitch P2100 možno pripojiť aj produkty, ktoré vyžadujú viac energie, ako napríklad PTZ kamera.

    SFP porty

    SFP modules Vigor 3910

    VigorSwitch P2100 obsahuje gigabitové SFP porty pre flexibilné uplink pripojenie. Pomocou portov SFP je možné prepínače navzájom prepojiť cez vláknový uplink, takže je možné realizovať rýchly uplink z jedného prepínača do druhého.

    Riadenie cez VigorACS

    VigorSwitch P2100 má podporu TR-069, pomocou ktorej je možné prepínač spravovať vo VigorACS. Okrem správy a monitorovania prepínača je možné prepínač aj konfigurovať, ako je vytváranie VLAN, konfigurácia portov a aplikácia nastavení QoS. Okrem toho je VigorACS schopný monitorovať spotrebu PoE na port a celkovú spotrebu PoE.

    Viac informácií VigorACS

    Centrálna správa prepínačov

    Tento VigorSwitch je vhodný pre centrálnu správu prepínačov (CSM). Centrálna správa prepínačov je platforma na monitorovanie, konfiguráciu a údržbu tohto VigorSwitch. Všetky VigorSwitche majú túto funkciu, ktorá umožňuje spravovať sieť cez jedno rozhranie (routra).

    ONVIF

    Tento VigorSwitch je priateľský k ONVIF na zjednodušenie správy IP kamier. Kamery a NVR sa po pripojení k prepínaču automaticky rozpoznajú. Okrem toho je možné z prepínača prezerať obrázky z kamery a z prepínača môžete spravovať šírku pásma na zariadenie Onvif.

    Správa LAN

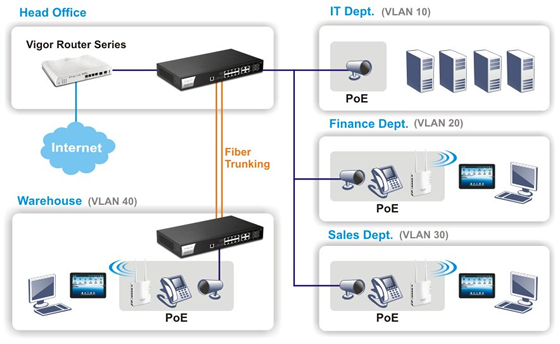

    VigorSwitch P2121 LAN management

    VigorSwitch P2100 podporuje rôzne možnosti konfigurácie VLAN, ako sú založené na portoch, tagoch, protokoloch a MAC. Hlasové VLAN a dohľadové VLAN sú podporované, takže prevádzka z IP telefónu alebo IP kamery môže byť identifikovaná automaticky bez špecifikovania MAC adresy. Ak prepínač zistí hlasové alebo video zariadenie, môže sa automaticky stať členom VLAN. Priority sú pripojené k sieťam VLAN a to môže zabezpečiť vyššiu prioritu hlasu alebo videa.

    Zlepšenie výkonu prostredníctvom QoS

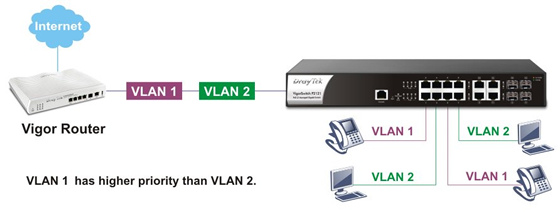

    VigorSwitch P2121 QoS

    Keď je v sieti LAN veľa prevádzky, QoS môže poskytnúť lepší výkon LAN. QoS dokáže uprednostniť kritickú prevádzku. VigorSwitch P2100 podporuje klasifikáciu prevádzky na základe 802.1p, CoS, DSCP a priority IP. VoIP a video prenos môže byť identifikovaný prepínačom a priradený ku konkrétnej triede, ktorá musí mať prednosť.

    Zabezpečenie siete

    V záujme šetrenia šírky pásma v sieti LAN sú integrované niektoré bezpečnostné funkcie, ktoré zabezpečujú, že prepínač sa nemusí vysporiadať s preťažením prevádzky. Ako je napríklad ochrana pred búrkou na obmedzenie vysielania a multicastovej prevádzky na každom porte a DoS Defense na ochranu siete pred škodlivou požiadavkou, ktorá môže sieť vypnúť.
    VigorSwitch P2100 má tiež funkcie, ktoré zabraňujú vzniku IP konfliktov, vrátane IP Source Guard, ARP kontroly a DHCP snoopingu. Prepínač navyše podporuje riadenie prístupu k portu 802.1x na blokovanie neoprávnených používateľov zo siete.

    Jednoduchá konfigurácia a monitorovanie

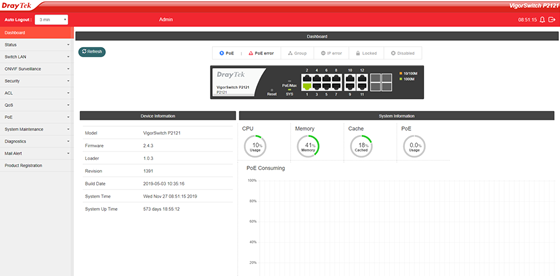

    VigorSwitch P2121 WUI

    Webové používateľské rozhranie VigorSwitch P2100 značne uľahčuje konfiguráciu a správu. Prístrojová doska zobrazuje stav siete a porty, ktoré sú pripojené. Vďaka responzívnemu dizajnu je možné prepínač konfigurovať na rôznych zariadeniach. Rozhranie príkazového riadka (CLI) je tiež možné cez Telnet alebo SSH a sú podporované štandardné monitorovacie metódy vrátane SNMP, RMON a Syslog.

    VigorSwitch P2280 bandbreedte gebruik per poort

    Využitie šírky pásma na port

    Naživo zobrazuje údaje o používaní všetkých portov na prepínači, odoslané aj prijaté údaje na porte.
    Rýchlosť sa zobrazuje spolu s percentami, t.j.

    • 900 Mbps sa zobrazuje ako 90 % využitie pre 1 Gbps port
    • 50 Mbps sa zobrazuje ako 50 % využitie pre 100 Mbps port

    VigorSwitch P2280

    Dynamická tabuľka MAC adries

    Zobrazuje zariadenia pripojené ku každému portu z tabuľky Dynamic MAC. Zobrazuje MAC adresy a VLAN používané pre každý port.

    VigorSwitch P2280

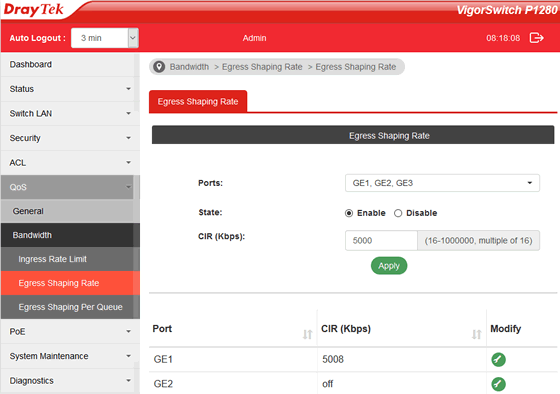

    Limit šírky pásma na port

    Je možné nastaviť limit šírky pásma na port LAN. Pomocou Egress Rate Limit možno ovládať rýchlosť sťahovania klienta a pomocou Ingress Rate Limit možno ovládať rýchlosť nahrávania klienta.



    technické údaje

    8 PoE Gigabit Ethernet

    Gigabitové ethernetové porty

    2x uplink

    SFP porty

    140 wattov

    Rozpočet napájania PoE

    Vrstva 2+

    Správa vrstvy 2+

    Productspecificaties

    generál
    organizovaný Vrstva 2+
    Rozhranie
    Gigabit Ethernet 8 + 2 SFP porty
    NBASE-T
    SFP porty 2 gigabitové SFP porty
    Porty SFP+
    konzoly
    Protokoly
    VLAN (802.1q)
    zvládanie
    VigorACS
    SWM
    VigorConnect
    QoS
    802,1p
    DSCP
    CoS-DSCP
    Priorita IP
    VLAN
    Tag Based VLAN (802.1q)
    Hlasová VLAN
    VLAN založená na OUI
    PoE
    Rozpočet energie 140 wattov
    802.3af
    802,3at
    802,3 bt

    8 portov PoE+

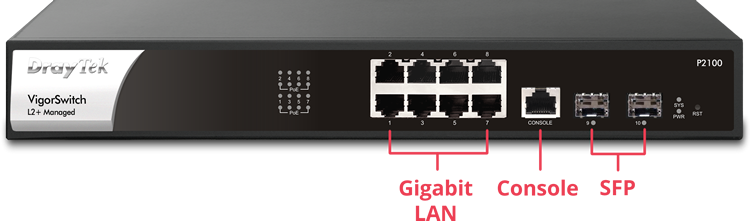

    VigorSwitch P2100 poorten

    8 portov je kompatibilných so štandardmi 802.3af a 802.3at, až do 30 wattov na port. Toto je možné použiť na napájanie prístupových bodov, IP telefónov a IP kamier. VigorSwitch P2100 je vybavený funkciami na úsporu energie, ako je IEEE 802.3az (Energy-Efficient Ethernet), ktorá zohľadňuje aktivity klienta a dĺžku kábla. S plánovačom PoE je tiež možné zapínať a vypínať porty PoE pre zariadenia, ktoré sa nepoužívajú, aby sa ušetrila elektrina.

    VigorSwitch P2280 PoE management

    Správa napájania cez Ethernet

    V stave PoE v prepínači môžete vidieť celkovú spotrebu energie so „Zostávajúcou energiou“, ktorú je možné ešte použiť. Pre každý port môžete vidieť, či je zariadenie pripojené a čo používa. Pomocou tlačidla „zapnúť cyklus“ môžete reštartovať základné zariadenie.

    VigorSwitch P2280 PoE Device Check -1

    Kontrola zariadenia Power over Ethernet

    VigorSwitch môže byť nakonfigurovaný tak, aby reštartoval PoE port, ak špecifikovaná IP adresa prestane reagovať na „ping“, napríklad IP kamera, ktorá prestane reagovať. VigorSwitch potom reštartuje port, takže reštartuje aj klient.

    VigorSwitch P1280

    Plánovanie napájania cez Ethernet

    Pomocou profilu plánovania možno aktívne porty PoE zapínať a vypínať automaticky, takže napríklad prepojené bezdrôtové prístupové body fungujú iba počas pracovných dní počas pracovného času.

    Rozhrania

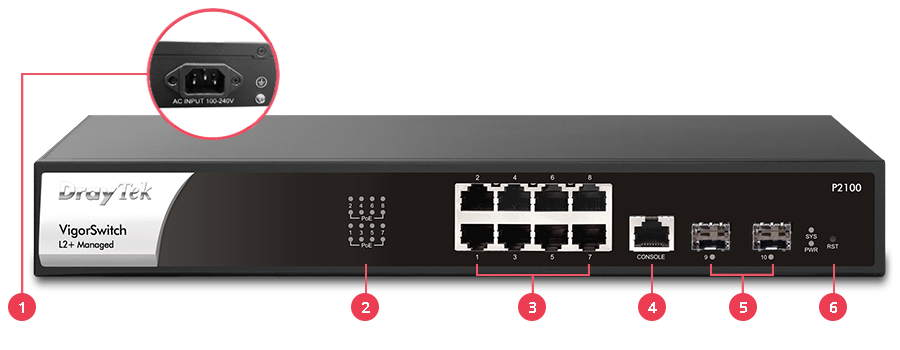

    VigorSwitch P2100 interfaces
    1. napájacia zásuvka
    2. LED indikátor
    3. 8x PoE/PoE+ Gigabit Ethernet porty
    4. Port konzoly
    5. 2x SFP porty
    6. Tlačidlo reštart
