VigorSwitch P2280x front

VigorSwitch P2280x

  • Prepínač PoE riadený vrstvou 2+
  • 24 Gigabit Power over Ethernet porty
  • 4 x 10 Gigabit SFP+ porty
  • Celkový výkon 400 W PoE (30 W/port)
  • Kompatibilné s VigorACS 2
  • podpora VLAN

    VigorSwitch P2280x

    VigorSwitch P2280x je prepínač riadený vrstvou 2+ so štyrmi 10-gigabitovými uplink portami. Okrem toho má tento prepínač 24 gigabitových PoE+ portov s celkovým výkonom 400 W PoE. 10-gigabitové uplinkové porty možno použiť na sieťové uplinky medzi prepínačmi, servermi a úložnými zariadeniami.

    Pre dobrý výkon a bezpečnosť vašej siete je tento prepínač vybavený funkciou VLAN, založenou na portoch, tagoch, ako aj Q-in-Q VLAN. Okrem toho port prepínača podporuje trunking a kvalitu služieb. S funkciou združovania portov je možné porty spájať, čím sa zväčší šírka pásma. Quality of Service zaisťuje garantovanú šírku pásma, čo je obzvlášť dôležité pri použití prepínača v riešeniach VoIP. Vďaka týmto funkciám je VigorSwitch P2280x vo veľkej miere spravovateľný a spoľahlivý a stabilné riešenie pre vašu sieť.

    Rozhrania

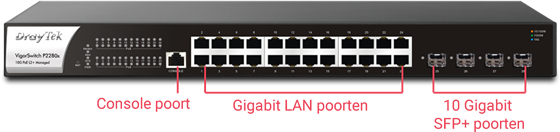

    Rozloženie prístavu

    VigorSwitch P2280x front incl. tekst

    10 Gigabit uplink

    De VigorSwitch beschikt over uplink poorten met een capaciteit van 10Gbps. Met behulp van de SFP+ poorten zijn switches via een fiber uplink op elkaar aan te sluiten, waardoor een snelle uplink van de ene switch naar de andere switch gerealiseerd kan worden. In de SFP+ sloten kunnen SFP+ modules worden geplaatst voor zowel ethernet als voor glasvezel.

    Napájanie cez Ethernet

    PoE icon

    Všetky porty podporujú 802.3at PoE+ až do 30 wattov na port. To znamená, že k VigorSwitch P2280x možno pripojiť aj produkty, ktoré vyžadujú viac energie, ako napríklad PTZ kamera.

    DAC káble

    Pomocou káblov s priamym pripojením je možné vytvoriť uplink nákladovo efektívnym spôsobom medzi prepínačmi alebo medzi smerovačom a prepínačmi. 1 alebo 3 metrové káble ponúkajú možnosť prepojiť oba porty 1G SFP a 10G SFP+.

    Viac informácií Káble DAC

    Riadenie cez VigorACS

    VigorSwitch P2280x má podporu TR-069, pomocou ktorej je možné prepínač spravovať vo VigorACS. Okrem správy a monitorovania prepínača je možné prepínač aj konfigurovať, ako je vytváranie VLAN, konfigurácia portov a aplikácia nastavení QoS. Okrem toho je VigorACS schopný monitorovať spotrebu PoE na port a celkovú spotrebu PoE.

    Viac informácií VigorACS
    DrayTek VigorACS VigorSwitch P1280

    VigorSwitch P2280 LAN Management

    Správa LAN

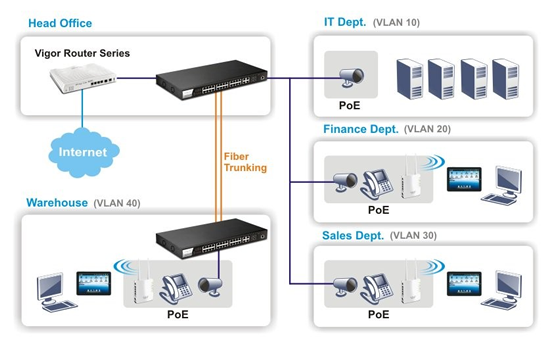

    VigorSwitch P2280x podporuje rôzne možnosti konfigurácie v oblasti VLAN, ako je port-based, tag-based, protokol a MAC-based. Hlasové VLAN a dohľadové VLAN sú podporované, takže prevádzka z IP telefónu alebo IP kamery môže byť identifikovaná automaticky bez špecifikovania MAC adresy. Ak prepínač zistí hlasové alebo video zariadenie, môže sa automaticky stať členom VLAN. Priority sú pripojené k sieťam VLAN a to môže zabezpečiť vyššiu prioritu hlasu alebo videa.

    VigorSwitch P2280 QoS

    Zlepšenie výkonu prostredníctvom QoS

    Keď je v sieti LAN veľa prevádzky, QoS môže poskytnúť lepší výkon LAN. QoS dokáže uprednostniť kritickú prevádzku. VigorSwitch P2280x podporuje klasifikáciu prevádzky na základe 802.1p, CoS, DSCP a priority IP. VoIP a video prenos môže byť identifikovaný prepínačom a priradený ku konkrétnej triede, ktorá musí mať prednosť.

    Zabezpečenie siete

    V záujme šetrenia šírky pásma v sieti LAN sú integrované niektoré bezpečnostné funkcie, ktoré zabezpečujú, že prepínač sa nemusí vysporiadať s preťažením prevádzky. Ako je napríklad ochrana pred búrkou na obmedzenie vysielania a multicastovej prevádzky na každom porte a ochrana proti DoS na ochranu siete pred škodlivou požiadavkou, ktorá vypne sieť.
    VigorSwitch P2280x má tiež funkcie, ktoré zabraňujú vzniku IP konfliktov, vrátane IP Source Guard, ARP kontroly a DHCP snoopingu. Prepínač navyše podporuje riadenie prístupu k portu 802.1x na blokovanie neoprávnených používateľov zo siete.

    Centrálna správa prepínačov

    Tento VigorSwitch je vhodný pre centrálnu správu prepínačov (CSM). Centrálna správa prepínačov je platforma na monitorovanie, konfiguráciu a údržbu tohto VigorSwitch. Všetky VigorSwitche majú túto funkciu, ktorá umožňuje spravovať sieť cez jedno rozhranie (routra).

    ONVIF

    Tento VigorSwitch je priateľský k ONVIF na zjednodušenie správy IP kamier. Kamery a NVR sa po pripojení k prepínaču automaticky rozpoznajú. Okrem toho je možné z prepínača prezerať obrázky z kamery a z prepínača môžete spravovať šírku pásma na zariadenie Onvif.

    VigorSwitch P2280 bandbreedte gebruik per poort

    Využitie šírky pásma na port

    Naživo zobrazuje údaje o používaní všetkých portov na prepínači, odoslané aj prijaté údaje na porte.
    Rýchlosť sa zobrazuje spolu s percentami, t.j.

    • 900 Mbps sa zobrazuje ako 90 % využitie pre 1 Gbps port
    • 50 Mbps sa zobrazuje ako 50 % využitie pre 100 Mbps port

    VigorSwitch P2280

    Dynamická tabuľka MAC adries

    Zobrazuje zariadenia pripojené ku každému portu z tabuľky Dynamic MAC. Zobrazuje MAC adresy a VLAN používané pre každý port.

    VigorSwitch P1280 QoS

    Limit šírky pásma na port

    Je možné nastaviť limit šírky pásma na port LAN. Pomocou Egress Rate Limit možno ovládať rýchlosť sťahovania klienta a pomocou Ingress Rate Limit možno ovládať rýchlosť nahrávania klienta.

    Jednoduchá konfigurácia a monitorovanie

    VigorSwitch P2280

    Webové používateľské rozhranie VigorSwitch P2280x značne uľahčuje konfiguráciu a správu. Prístrojová doska zobrazuje stav siete a porty, ktoré sú pripojené. Vďaka responzívnemu dizajnu je možné prepínač konfigurovať na rôznych zariadeniach. Rozhranie príkazového riadka (CLI) je tiež možné cez Telnet alebo SSH a sú podporované štandardné monitorovacie metódy vrátane SNMP, RMON a Syslog.

    Chceli by ste si sami prezrieť webové používateľské rozhranie VigorSwitch P2280x, aby ste si o tomto prepínači urobili ešte lepší obraz? Ktorá môže!

    Webové používateľské rozhranie VigorSwitch P2280x



    technické údaje

    24 PoE Gigabit Ethernet

    Gigabitové ethernetové porty

    Uplink 4x 10 Gbps

    10 Gbps SFP+ porty

    400 wattov

    Rozpočet napájania PoE

    Vrstva 2+

    Správa vrstvy 2+

    Productspecificaties

    generál
    organizovaný Vrstva 2+
    Rozhranie
    Gigabit Ethernet 24
    NBASE-T
    Porty SFP+ 4
    konzoly
    Protokoly
    VLAN (802.1q)
    zvládanie
    VigorACS
    SWM
    VigorConnect
    QoS
    802,1p
    DSCP
    CoS-DSCP
    Priorita IP
    VLAN
    Tag Based VLAN (802.1q)
    Hlasová VLAN
    PoE
    Rozpočet energie 400 wattov
    802.3af
    802,3at
    802,3 bt

    24 portov PoE+

    VigorSwitch P2280x front incl. tekst

    Všetkých 24 portov je kompatibilných so štandardmi 802.3af a 802.3at, až do 30 wattov na port. Toto je možné použiť na napájanie prístupových bodov, IP telefónov a IP kamier. VigorSwitch P2280x obsahuje funkcie na úsporu energie, ako je IEEE 802.3az (Energy-Efficient Ethernet), ktorý zohľadňuje aktivitu klienta a dĺžku kábla. S plánovačom PoE je tiež možné zapínať a vypínať porty PoE pre zariadenia, ktoré sa nepoužívajú, aby sa ušetrila elektrina.

    VigorSwitch P2280 PoE management

    Správa napájania cez Ethernet

    V stave PoE v prepínači môžete vidieť celkovú spotrebu energie so „Zostávajúcou energiou“, ktorú je možné ešte použiť. Pre každý port môžete vidieť, či je zariadenie pripojené a čo používa. Pomocou tlačidla „zapnúť cyklus“ môžete reštartovať základné zariadenie.

    VigorSwitch P2280 PoE Device Check -1

    Kontrola zariadenia Power over Ethernet

    VigorSwitch môže byť nakonfigurovaný tak, aby reštartoval PoE port, ak špecifikovaná IP adresa prestane reagovať na „ping“, napríklad IP kamera, ktorá prestane reagovať. VigorSwitch potom reštartuje port, takže reštartuje aj klient.

    VigorSwitch P1280

    Plánovanie napájania cez Ethernet

    Pomocou profilu plánovania možno aktívne porty PoE zapínať a vypínať automaticky, takže napríklad prepojené bezdrôtové prístupové body fungujú iba počas pracovných dní počas pracovného času.
