VigorSwitch P2540x

  • Spravovaný prepínač na vrstve 2+
  • 48 Gigabit Power over Ethernet porty
  • 6 x 10 Gigabit SFP+ portov
  • Kompatibilné s VigorACS
  • podpora VLAN
  • Rozpočet 400 wattov

    VigorSwitch P2540x

    VigorSwitch P2540x je prepínač riadený vrstvou 2+ so šiestimi 10-gigabitovými uplink portami. Okrem toho má tento prepínač 48 Gigabit Power over Ethernet porty. 10-gigabitové uplinkové porty možno použiť na sieťové uplinky medzi prepínačmi, servermi a úložnými zariadeniami.

    Pre dobrý výkon a bezpečnosť vašej siete je tento prepínač vybavený funkciou VLAN, založenou na portoch, tagoch, ako aj Q-in-Q VLAN. Okrem toho port prepínača podporuje trunking a kvalitu služieb. S funkciou združovania portov je možné porty spájať, čím sa zväčší šírka pásma. Quality of Service zaisťuje garantovanú šírku pásma, čo je obzvlášť dôležité pri použití prepínača v riešeniach VoIP. Vďaka týmto funkciám je VigorSwitch P2540x vo veľkej miere spravovateľný a spoľahlivý a stabilné riešenie pre vašu sieť.

    PoE icon

    Napájanie cez Ethernet

    VigorSwitch P2540x je PoE switch s celkovým výkonom 400 W PoE. 48 portov podporuje PoE/PoE+ (802.3af/802.3at). To znamená, že k VigorSwitch P2540x možno pripojiť aj produkty, ktoré vyžadujú viac energie, ako napríklad PTZ kamera.

    10 gigabitových uplinkových portov

    SFP modules Vigor 3910

    VigorSwitches majú uplink porty s kapacitou 10 Gbps. Pomocou portov SFP+ môžu byť prepínače navzájom prepojené cez vláknový uplink, takže je možné realizovať rýchly uplink z jedného prepínača do druhého. Moduly SFP+ je možné umiestniť do slotov SFP+ pre Ethernet aj pre optické vlákna. Aj tieto moduly máme v našom sortimente.

    DAC káble

    Pomocou káblov s priamym pripojením je možné vytvoriť uplink nákladovo efektívnym spôsobom medzi prepínačmi alebo medzi smerovačom a prepínačmi. 1 alebo 3 metrové káble ponúkajú možnosť prepojiť oba porty 1G SFP a 10G SFP+.

    Viac informácií Káble DAC

    Centrálna správa prepínačov

    Tento VigorSwitch je vhodný pre centrálnu správu prepínačov (CSM). Centrálna správa prepínačov je platforma na monitorovanie, konfiguráciu a údržbu tohto VigorSwitch. Všetky VigorSwitche majú túto funkciu, ktorá umožňuje spravovať sieť cez jedno rozhranie (routra).

    ONVIF

    Tento VigorSwitch je priateľský k ONVIF na zjednodušenie správy IP kamier. Kamery a NVR sa po pripojení k prepínaču automaticky rozpoznajú. Okrem toho je možné z prepínača prezerať obrázky z kamery a z prepínača môžete spravovať šírku pásma na zariadenie Onvif.

    Riadenie cez VigorACS

    VigorSwitch P2540x má podporu TR-069, pomocou ktorej je možné prepínač spravovať vo VigorACS. Okrem správy a monitorovania prepínača je možné prepínač aj konfigurovať, ako je vytváranie VLAN, konfigurácia portov a aplikácia nastavení QoS.

    Viac informácií VigorACS

    DHCP server VigorSwitch P2540x

    Pokročilé funkcie vrstvy 2+

    Zlepšenie, odolnosť a efektívnosť siete LAN s routerom alebo bez neho.
    Vo veľkej sieti LAN veľa prevádzky nesmeruje na internet, ale na servery v sieti LAN. Napríklad IP kamery ukladajú videá do NVR, IP telefóny sa registrujú na PBX a klienti majú prístup k súborovému serveru.

    Tento prepínač s DHCP serverom a funkciami smerovania VLAN je ideálny na nasadenie ako zariadenie pre smerovač, zdieľanie záťaže smerovača a pomáha sieti LAN pracovať nepretržite, aj keď je smerovač offline.

    Naviazať IP na MAC

    Bind IP to MAC umožňuje prepojiť IP adresu s MAC adresou.
    Týmto spôsobom zariadenie v sieti LAN dostane vždy rovnakú IP adresu z DHCP servera Layer2+ VigorSwitch.

    Bind IP to Mac VigorSwitch P2540x

    VigorSwitch G2280 LAN Management

    Správa LAN

    VigorSwitch P2540x podporuje rôzne možnosti konfigurácie VLAN, ako sú porty, tagy, protokoly a MAC. Hlasové VLAN a dohľadové VLAN sú podporované, takže prevádzka z IP telefónu alebo IP kamery môže byť identifikovaná automaticky bez špecifikovania MAC adresy. Ak prepínač zistí hlasové alebo video zariadenie, môže sa automaticky stať členom VLAN. Priority sú pripojené k sieťam VLAN a to môže zabezpečiť vyššiu prioritu hlasu alebo videa.

    VigorSwitch P2280 QoS

    Zlepšenie výkonu prostredníctvom QoS

    Keď je v sieti LAN veľa prevádzky, QoS môže poskytnúť lepší výkon LAN. QoS dokáže uprednostniť kritickú prevádzku. VigorSwitch P2540x podporuje klasifikáciu prevádzky na základe 802.1p, CoS, DSCP a priority IP. VoIP a video prenos môže byť identifikovaný prepínačom a priradený ku konkrétnej triede, ktorá musí mať prednosť.

    VigorSwitch P2280 bandbreedte gebruik per poort

    Využitie šírky pásma na port

    Naživo zobrazuje údaje o používaní všetkých portov na prepínači, odoslané aj prijaté údaje na porte.
    Rýchlosť sa zobrazuje spolu s percentami, t.j.

    • 900 Mbps sa zobrazuje ako 90 % využitie pre 1 Gbps port
    • 50 Mbps sa zobrazuje ako 50 % využitie pre 100 Mbps port

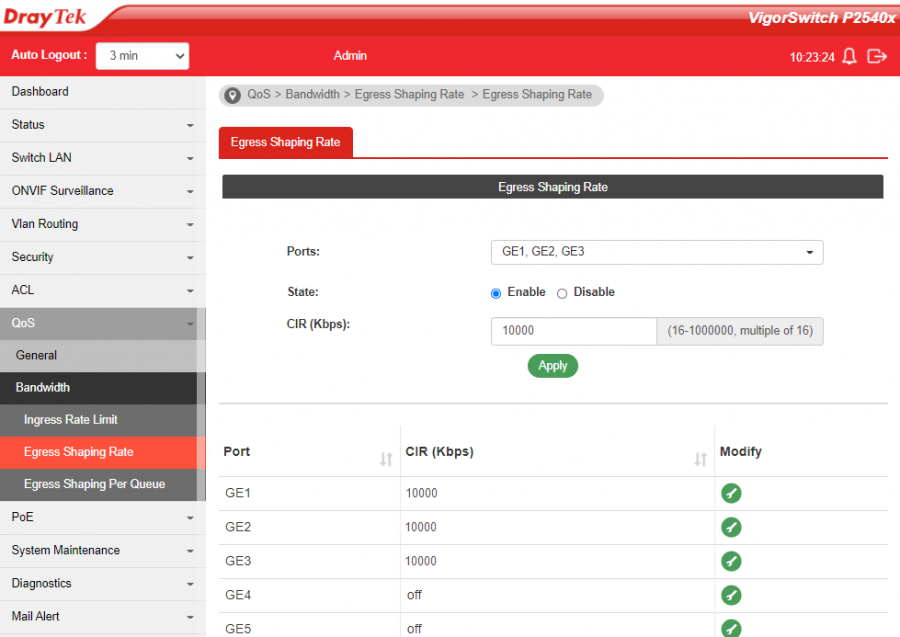

    QoS VigorSwitch P2540x

    Limit šírky pásma na port

    Je možné nastaviť limit šírky pásma na port LAN. Pomocou Egress Rate Limit možno ovládať rýchlosť sťahovania klienta a pomocou Ingress Rate Limit možno ovládať rýchlosť nahrávania klienta.

    Zabezpečenie siete

    V záujme šetrenia šírky pásma v sieti LAN boli integrované niektoré bezpečnostné funkcie, ktoré zaisťujú, že prepínač sa nemusí vysporiadať s preťažením prevádzky. Ako je napríklad ochrana pred búrkou na obmedzenie vysielania a multicastovej prevádzky na každom porte a ochrana proti DoS na ochranu siete pred škodlivou požiadavkou, ktorá sieť uzavrie.
    VigorSwitch P2540x má tiež funkcie, ktoré zabraňujú vzniku IP konfliktov, vrátane IP Source Guard, ARP kontroly a DHCP snoopingu. Prepínač navyše podporuje riadenie prístupu k portu 802.1x na blokovanie neoprávnených používateľov zo siete.

    VigorSwitch P2280

    Dynamická tabuľka MAC adries

    Zobrazuje zariadenia pripojené ku každému portu z tabuľky Dynamic MAC. Zobrazuje MAC adresy a VLAN používané pre každý port.



    technické údaje

    48 Gigabitový PoE Ethernet

    Gigabitové PoE ethernetové porty

    Uplink 6x 10 Gbps

    10 Gbps SFP+ porty

    400 wattov

    Rozpočet napájania PoE

    216 Gbps

    Spínacia kapacita

    Productspecificaties

    generál
    organizovaný
    Rozhranie
    Gigabit Ethernet 48
    NBASE-T
    Porty SFP+ 6
    konzoly Áno, RJ-45
    Protokoly
    VLAN (802.1q)
    zvládanie
    VigorACS
    SWM
    VigorConnect
    QoS
    802,1p
    DSCP
    CoS-DSCP
    Priorita IP
    VLAN
    Tag Based VLAN (802.1q)
    Hlasová VLAN
    VLAN založená na OUI
    PoE
    Rozpočet energie 400 wattov
    802.3af
    802,3at
    802,3 bt

    Rozhrania

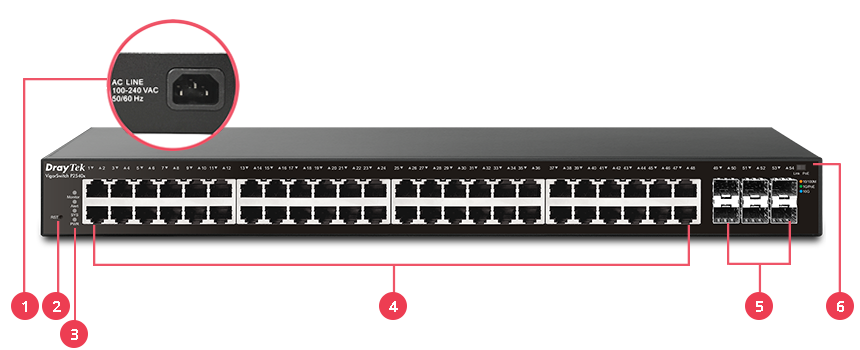

    VigorSwitch P2540x interface
    1. napájacia zásuvka
    2. Tlačidlo reštart
    3. LED indikátor
    4. 48x PoE/PoE+ Gigabit Ethernet porty
    5. 6x SFP+ porty
    6. Link/PoE LED posuvný prepínač

    48 portov PoE+

    48 portov je kompatibilných so štandardmi 802.3af a 802.3at. Toto je možné použiť na napájanie prístupových bodov, IP telefónov a IP kamier. VigorSwitch P2540x obsahuje funkcie na úsporu energie, ako je IEEE 802.3az (Energy-Efficient Ethernet), ktorý zohľadňuje aktivitu klienta a dĺžku kábla. S plánovačom PoE je tiež možné zapínať a vypínať porty PoE pre zariadenia, ktoré sa nepoužívajú, aby sa ušetrila elektrina.

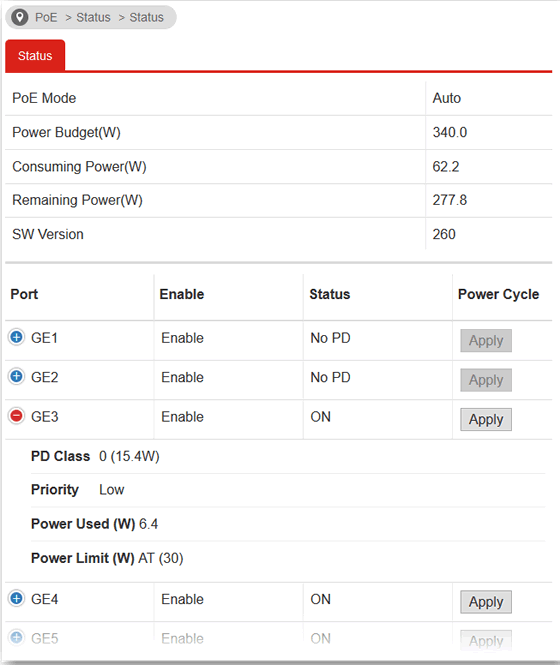

    VigorSwitch P2280 PoE management

    Správa napájania cez Ethernet

    V stave PoE v prepínači môžete vidieť celkovú spotrebu energie so „Zostávajúcou energiou“, ktorú je možné ešte použiť. Pre každý port môžete vidieť, či je zariadenie pripojené a čo používa. Pomocou tlačidla „zapnúť cyklus“ môžete reštartovať základné zariadenie.

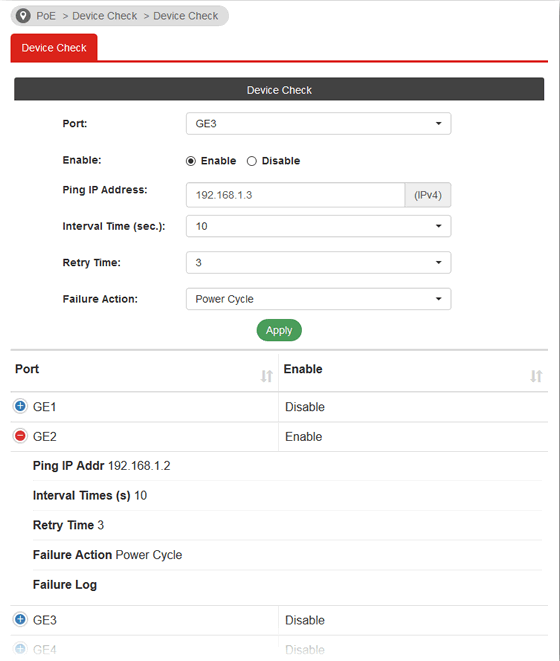

    VigorSwitch P2280 PoE Device Check -1

    Kontrola zariadenia Power over Ethernet

    VigorSwitch môže byť nakonfigurovaný tak, aby reštartoval PoE port, ak špecifikovaná IP adresa prestane reagovať na „ping“, napríklad IP kamera, ktorá prestane reagovať. VigorSwitch potom reštartuje port, takže reštartuje aj klient.

    VigorSwitch P1280

    Plánovanie napájania cez Ethernet

    Pomocou profilu plánovania možno aktívne porty PoE zapínať a vypínať automaticky, takže napríklad prepojené bezdrôtové prístupové body fungujú iba počas pracovných dní počas pracovného času.
