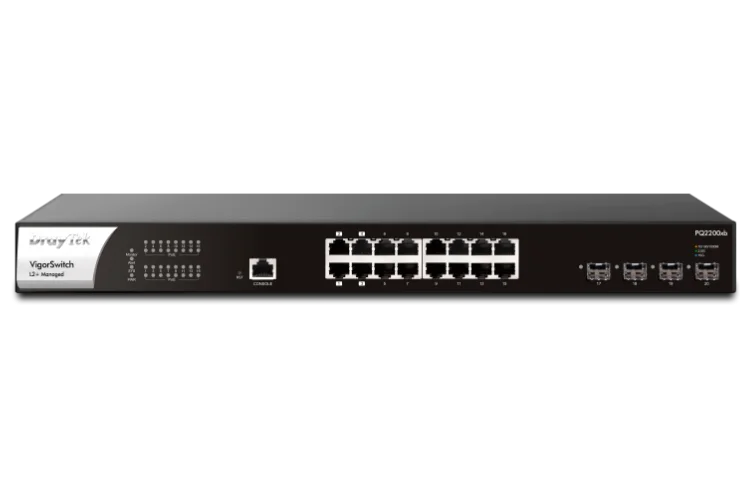

VigorSwitch PQ2200xb

VigorSwitch PQ2200xb

  • 2,5GbE prepínač spravovaný na vrstve 2+
  • 16 portov 2,5 GbE (4x PoE++ a 12x PoE+)
  • 4 x 10 Gigabit SFP+ porty
  • Rozpočet na výkon 400 W PoE
  • Kompatibilné s VigorACS
  • podpora VLAN

    VigorSwitch PQ2200xb

    VigorSwitch PQ2200xb je riadený prepínač 2,5G vrstvy 2+ so štyrmi portami SFP+ (10G) a šestnástimi portami 2,5G vrátane 4 portov PoE++ s výkonom až 90 W na port a 12 portov PoE+. 10-gigabitové uplinkové porty možno použiť na sieťové uplinky medzi prepínačmi, servermi a úložnými zariadeniami.

    Pre dobrý výkon a zabezpečenie siete je tento prepínač vybavený funkciou VLAN, a to na základe portov, značiek a tiež Q-in-Q VLAN. Okrem toho prepínač podporuje trunking portov, Quality of Service a pokročilé funkcie „vrstvy 3“, ako je server DHCP a smerovanie VLAN. S funkciou združovania portov je možné porty spájať, čím sa zväčší šírka pásma. Quality of Service zaisťuje garantovanú šírku pásma, čo je obzvlášť dôležité pri použití prepínača v riešeniach VoIP. Vďaka týmto vlastnostiam je VigorSwitch PQ2200xb rozsiahlo spravovateľný a predstavuje spoľahlivé stabilné riešenie pre vašu sieť.

    PoE icon

    Napájanie cez Ethernet

    VigorSwitch PQ2200xb je prepínač PoE s celkovým výkonom 400 W PoE.

    4 porty podporujú PoE++ (802.3bt) s výkonom až 90 W na port a 12 portov podporuje PoE+ (802.3af/802.3at). To umožňuje, aby sa kprepínaču VigorSwitch PQ2200xb pripojili aj produkty, ktoré vyžadujú viac energie, ako je napríklad kamera PTZ.

    10 gigabitových uplinkových portov

    VigorSwitch PQ2200xb je vybavený štyrmi 10 gigabitovými portami SFP+. Pomocou portov SFP+ môžu byť prepínače navzájom prepojené cez vláknový uplink, takže je možné realizovať rýchly uplink z jedného prepínača do druhého.

    DAC káble

    Pomocou káblov s priamym pripojením je možné vytvoriť uplink nákladovo efektívnym spôsobom medzi prepínačmi alebo medzi smerovačom a prepínačmi. 1 alebo 3 metrové káble ponúkajú možnosť prepojiť oba porty 1G SFP a 10G SFP+.

    Viac informácií Káble DAC

    Riadenie cez VigorACS

    VigorSwitch PQ2200xb je vybavený podporou TR-069, ktorá umožňuje správu prepínača v systéme VigorACS. Okrem správy a monitorovania prepínača je možné prepínač aj konfigurovať, ako je vytváranie VLAN, konfigurácia portov a aplikácia nastavení QoS. Okrem toho je VigorACS schopný monitorovať spotrebu PoE na port a celkovú spotrebu PoE.

    Viac informácií VigorACS
    DrayTek VigorACS VigorSwitch P1280

    VigorSwitch G2280 LAN Management

    Správa LAN

    VigorSwitch PQ2200xb podporuje rôzne možnosti konfigurácie VLAN, napríklad konfiguráciu založenú na portoch, značkách, protokoloch a MAC. Hlasové VLAN a dohľadové VLAN sú podporované, takže prevádzka z IP telefónu alebo IP kamery môže byť identifikovaná automaticky bez špecifikovania MAC adresy. Ak prepínač zistí hlasové alebo video zariadenie, môže sa automaticky stať členom VLAN. Priority sú pripojené k sieťam VLAN a to môže zabezpečiť vyššiu prioritu hlasu alebo videa.

    VigorSwitch P2280 QoS

    Zlepšenie výkonu prostredníctvom QoS

    Keď je v sieti LAN veľa prevádzky, QoS môže poskytnúť lepší výkon LAN. QoS dokáže uprednostniť kritickú prevádzku. VigorSwitch PQ2200xb podporuje klasifikáciu prevádzky na základe 802.1p, CoS, DSCP a IP precedensu. VoIP a video prenos môže byť identifikovaný prepínačom a priradený ku konkrétnej triede, ktorá musí mať prednosť.

    Zabezpečenie siete

    V záujme šetrenia šírky pásma v sieti LAN boli integrované niektoré bezpečnostné funkcie, ktoré zaisťujú, že prepínač sa nemusí vysporiadať s preťažením prevádzky. Ako je napríklad ochrana pred búrkou na obmedzenie vysielania a multicastovej prevádzky na každom porte a ochrana proti DoS na ochranu siete pred škodlivou požiadavkou, ktorá sieť uzavrie.
    Prepínač VigorSwitch PQ2200xb má tiež funkcie, ktoré zabraňujú konfliktom IP, vrátane IP Source Guard, kontroly ARP a DHCP snooping. Prepínač navyše podporuje riadenie prístupu k portu 802.1x na blokovanie neoprávnených používateľov zo siete.

    Centrálna správa prepínačov

    Tento VigorSwitch je vhodný pre centrálnu správu prepínačov (CSM). Centrálna správa prepínačov je platforma na monitorovanie, konfiguráciu a údržbu tohto VigorSwitch. Všetky VigorSwitche majú túto funkciu, ktorá umožňuje spravovať sieť cez jedno rozhranie (routra).

    ONVIF

    Tento VigorSwitch je priateľský k ONVIF na zjednodušenie správy IP kamier. Kamery a NVR sa po pripojení k prepínaču automaticky rozpoznajú. Okrem toho je možné z prepínača prezerať obrázky z kamery a z prepínača môžete spravovať šírku pásma na zariadenie Onvif.

    Využitie šírky pásma na port

    Naživo zobrazuje údaje o používaní všetkých portov na prepínači, odoslané aj prijaté údaje na porte.
    Rýchlosť sa zobrazuje spolu s percentami, t.j.

    • 900 Mbps sa zobrazuje ako 90 % využitie pre 1 Gbps port
    • 50 Mbps sa zobrazuje ako 50 % využitie pre 100 Mbps port

    Dynamická tabuľka MAC adries

    Zobrazuje zariadenia pripojené ku každému portu z tabuľky Dynamic MAC. Zobrazuje MAC adresy a VLAN používané pre každý port.

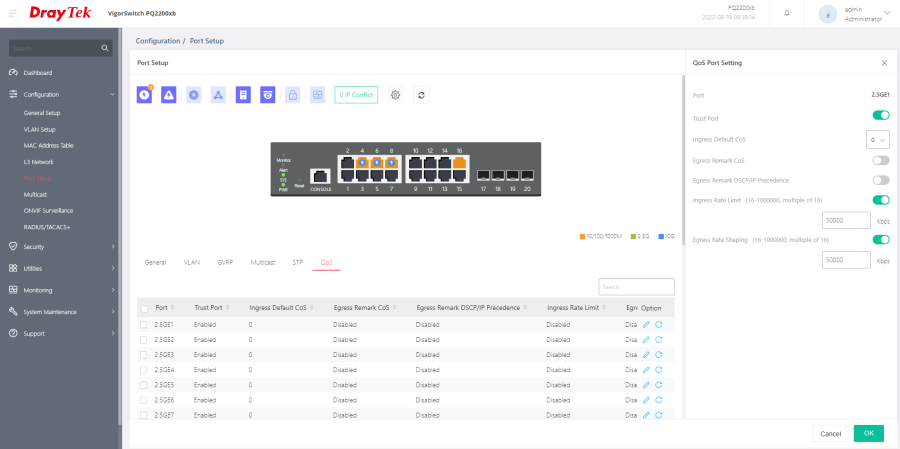

    VigorSwitch PQ2200xb bandbreedte-limiet

    Limit šírky pásma na port

    Je možné nastaviť limit šírky pásma na port LAN. Pomocou Egress Rate Limit možno ovládať rýchlosť sťahovania klienta a pomocou Ingress Rate Limit možno ovládať rýchlosť nahrávania klienta.

    Jednoduchá konfigurácia a monitorovanie

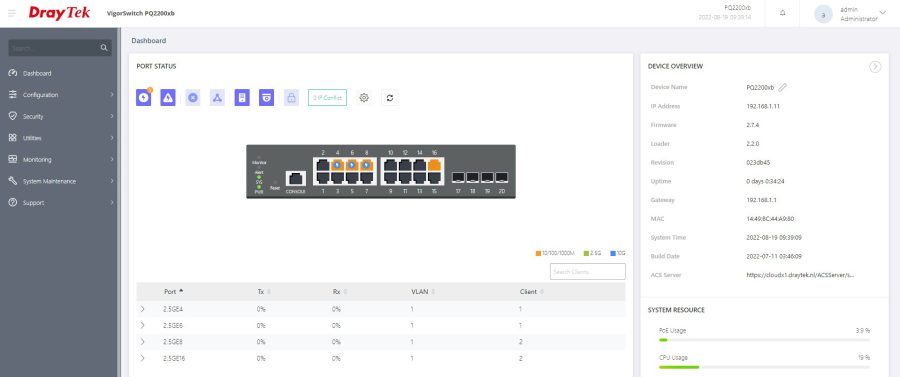

    PQ2200xb dashboard eenvoudige configuratie

    Webové používateľské rozhranie VigorSwitch PQ2200xb výrazne uľahčuje konfiguráciu a správu. Prístrojová doska zobrazuje stav siete a porty, ktoré sú pripojené. Vďaka responzívnemu dizajnu je možné prepínač konfigurovať na rôznych zariadeniach. Rozhranie príkazového riadka (CLI) je tiež možné cez Telnet alebo SSH a sú podporované štandardné monitorovacie metódy vrátane SNMP, RMON a Syslog.

    Chcete si pozrieť webové používateľské rozhranie VigorSwitch PQ2200xb a získať ešte lepšiu predstavu o tomto prepínači? Ktorá môže!

    Webové používateľské rozhranie VigorSwitch PQ2200xb



    technické údaje

    90W PoE++ a 30W PoE+

    4x PoE++& 12x PoE+, spolu 400W

    16x 2,5GbE

    16x 10M/100M/1G/2,5GbE

    4x 10G SFP+

    1G/10G SFP+

    160 Gbps

    Spínacia kapacita

    Špecifikácie produktu

    generál
    organizovaný Vrstva 2+
    Rozhranie
    Gigabit Ethernet 16
    NBASE-T
    Porty SFP+ 4
    konzoly
    Protokoly
    VLAN (802.1q)
    zvládanie
    VigorACS
    SWM
    VigorConnect
    QoS
    802,1p
    DSCP
    CoS-DSCP
    Priorita IP
    VLAN
    Tag Based VLAN (802.1q)
    Hlasová VLAN
    PoE
    Rozpočet energie 400 wattov
    802.3af
    802,3at
    802,3 bt

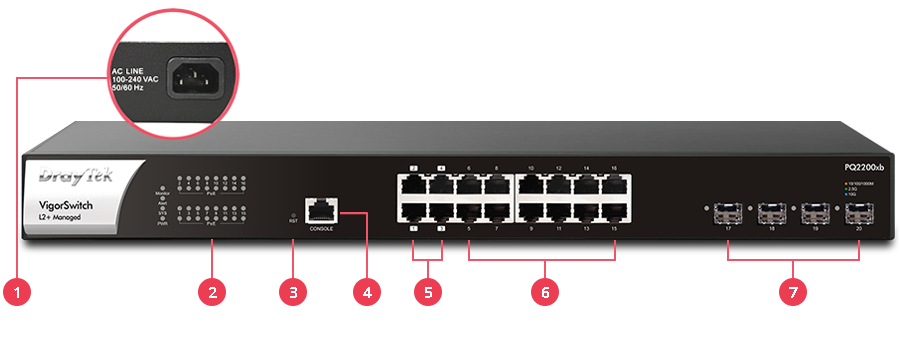

    VigorSwitch PQ2200xb interface
    1. napájacia zásuvka
    2. LED indikátor
    3. Tlačidlo reštart
    4. Port konzoly
    5. 4x PoE + 2,5GbE
    6. 12x PoE+ 2,5GbE
    7. 4x porty SFP+

    16 portov PoE+

    16 gigabitových portov tohto prepínača podporuje PoE. 4 porty podporujú PoE++ (802.3bt) s výkonom až 90 W na port a 12 portov podporuje PoE+ (802.3af/802.3at). Toto je možné použiť na napájanie prístupových bodov, IP telefónov a IP kamier. VigorSwitch PQ2200xb je vybavený funkciami na úsporu energie, ako je napríklad IEEE 802.3az (energeticky efektívny Ethernet), ktorý zohľadňuje aktivitu klienta a dĺžku kábla. S plánovačom PoE je tiež možné zapínať a vypínať porty PoE pre zariadenia, ktoré sa nepoužívajú, aby sa ušetrila elektrina.

    VigorSwitch PQ2200xb

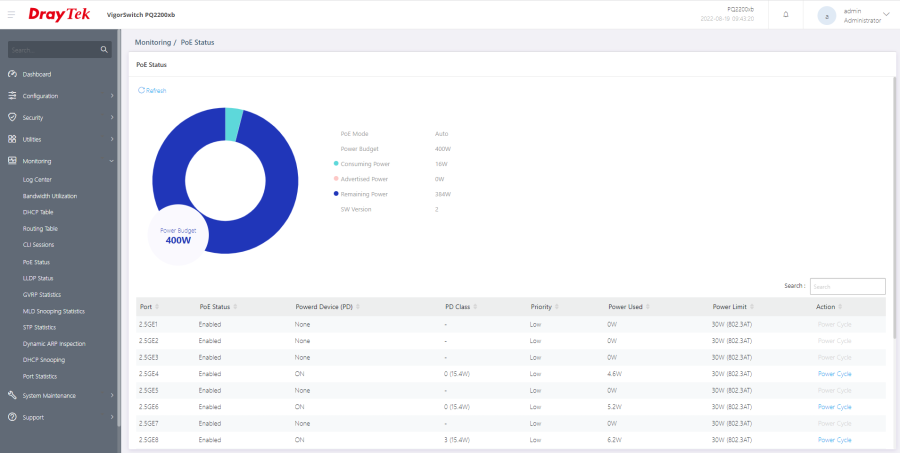

    Správa napájania cez Ethernet

    V stave PoE v prepínači môžete vidieť celkovú spotrebu energie so „Zostávajúcou energiou“, ktorú je možné ešte použiť. Pre každý port môžete vidieť, či je zariadenie pripojené a čo používa. Pomocou tlačidla „zapnúť cyklus“ môžete reštartovať základné zariadenie.

    VigorSwitch PQ2200xb device check

    Kontrola zariadenia Power over Ethernet

    VigorSwitch môže byť nakonfigurovaný tak, aby reštartoval PoE port, ak špecifikovaná IP adresa prestane reagovať na „ping“, napríklad IP kamera, ktorá prestane reagovať. VigorSwitch potom reštartuje port, takže reštartuje aj klient.

    V

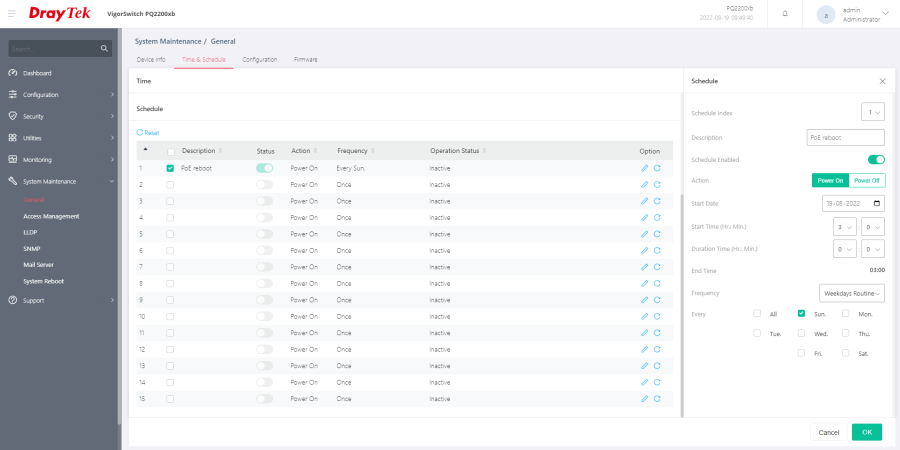

    Plánovanie napájania cez Ethernet

    Pomocou profilu plánovania možno aktívne porty PoE zapínať a vypínať automaticky, takže napríklad prepojené bezdrôtové prístupové body fungujú iba počas pracovných dní počas pracovného času.
