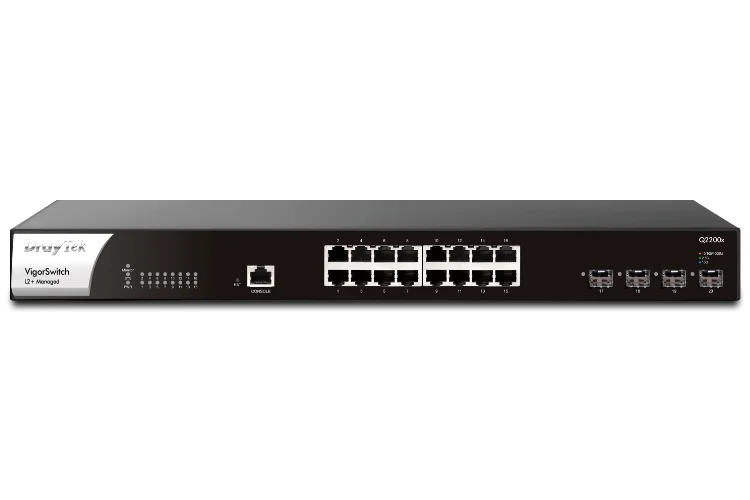

VigorSwitch Q2200x

VigorSwitch Q2200x

  • 2,5GbE prepínač spravovaný na vrstve 2+
  • 16 2,5GbE portov
  • 4 x 10 Gigabit SFP+ porty
  • Kompatibilné s VigorACS
  • podpora VLAN

    VigorSwitch Q2200x

    VigorSwitch Q2200x je riadený prepínač 2,5G vrstvy 2+ so štyrmi uplink portami SFP+ (10G) a šestnástimi portami 2,5G. 10-gigabitové uplinkové porty možno použiť na sieťové uplinky medzi prepínačmi, servermi a úložnými zariadeniami.

    Pre dobrý výkon a bezpečnosť vašej siete je tento prepínač vybavený funkciou VLAN, založenou na portoch, tagoch, ako aj Q-in-Q VLAN. Okrem toho port prepínača podporuje trunking a kvalitu služieb. S funkciou združovania portov je možné porty spájať, čím sa zväčší šírka pásma. Quality of Service zaisťuje garantovanú šírku pásma, čo je obzvlášť dôležité pri použití prepínača v riešeniach VoIP. Vďaka týmto funkciám je VigorSwitch Q2200x vo veľkej miere spravovateľný a je spoľahlivým stabilným riešením pre vašu sieť.

    10 gigabitových uplinkových portov

    VigorSwitch Q2200x má štyri 10-gigabitové SFP+ porty. Pomocou portov SFP+ môžu byť prepínače navzájom prepojené cez vláknový uplink, takže je možné realizovať rýchly uplink z jedného prepínača do druhého.

    DAC káble

    Pomocou káblov s priamym pripojením je možné vytvoriť uplink nákladovo efektívnym spôsobom medzi prepínačmi alebo medzi smerovačom a prepínačmi. 1 alebo 3 metrové káble ponúkajú možnosť prepojiť oba porty 1G SFP a 10G SFP+.

    Viac informácií Káble DAC

    Riadenie cez VigorACS

    VigorSwitch Q2200x má podporu TR-069, pomocou ktorej je možné prepínač spravovať vo VigorACS. Okrem správy a monitorovania prepínača je možné prepínač aj konfigurovať, ako je vytváranie VLAN, konfigurácia portov a aplikácia nastavení QoS. Okrem toho je VigorACS schopný monitorovať spotrebu PoE na port a celkovú spotrebu PoE.

    VigorACS
    DrayTek VigorACS VigorSwitch P1280

    VigorSwitch G2280 LAN Management

    Správa LAN

    VigorSwitch Q2200x podporuje rôzne možnosti konfigurácie VLAN, ako sú založené na portoch, tagoch, protokoloch a MAC. Hlasové VLAN a dohľadové VLAN sú podporované, takže prevádzka z IP telefónu alebo IP kamery môže byť identifikovaná automaticky bez špecifikovania MAC adresy. Ak prepínač zistí hlasové alebo video zariadenie, môže sa automaticky stať členom VLAN. Priority sú pripojené k sieťam VLAN a to môže zabezpečiť vyššiu prioritu hlasu alebo videa.

    VigorSwitch P2280 QoS

    Zlepšenie výkonu prostredníctvom QoS

    Keď je v sieti LAN veľa prevádzky, QoS môže poskytnúť lepší výkon LAN. QoS dokáže uprednostniť kritickú prevádzku. VigorSwitch Q2200x podporuje klasifikáciu prevádzky na základe 802.1p, CoS, DSCP a priority IP. VoIP a video prenos môže byť identifikovaný prepínačom a priradený ku konkrétnej triede, ktorá musí mať prednosť.

    Zabezpečenie siete

    V záujme šetrenia šírky pásma v sieti LAN boli integrované niektoré bezpečnostné funkcie, ktoré zaisťujú, že prepínač sa nemusí vysporiadať s preťažením prevádzky. Ako je napríklad ochrana pred búrkou na obmedzenie vysielania a multicastovej prevádzky na každom porte a ochrana proti DoS na ochranu siete pred škodlivou požiadavkou, ktorá sieť uzavrie.
    VigorSwitch Q2200x má tiež funkcie, ktoré zabraňujú vzniku IP konfliktov, vrátane IP Source Guard, ARP kontroly a DHCP snoopingu. Prepínač navyše podporuje riadenie prístupu k portu 802.1x na blokovanie neoprávnených používateľov zo siete.

    Centrálna správa prepínačov

    Tento VigorSwitch je vhodný pre centrálnu správu prepínačov (CSM). Centrálna správa prepínačov je platforma na monitorovanie, konfiguráciu a údržbu tohto VigorSwitch. Všetky VigorSwitche majú túto funkciu, ktorá umožňuje spravovať sieť cez jedno rozhranie (routra).

    ONVIF

    Tento VigorSwitch je priateľský k ONVIF na zjednodušenie správy IP kamier. Kamery a NVR sa po pripojení k prepínaču automaticky rozpoznajú. Okrem toho je možné z prepínača prezerať obrázky z kamery a z prepínača môžete spravovať šírku pásma na zariadenie Onvif.

    Využitie šírky pásma na port

    Naživo zobrazuje údaje o používaní všetkých portov na prepínači, odoslané aj prijaté údaje na porte.
    Rýchlosť sa zobrazuje spolu s percentami, t.j.

    • 900 Mbps sa zobrazuje ako 90 % využitie pre 1 Gbps port
    • 50 Mbps sa zobrazuje ako 50 % využitie pre 100 Mbps port

    Dynamická tabuľka MAC adries

    Zobrazuje zariadenia pripojené ku každému portu z tabuľky Dynamic MAC. Zobrazuje MAC adresy a VLAN používané pre každý port.

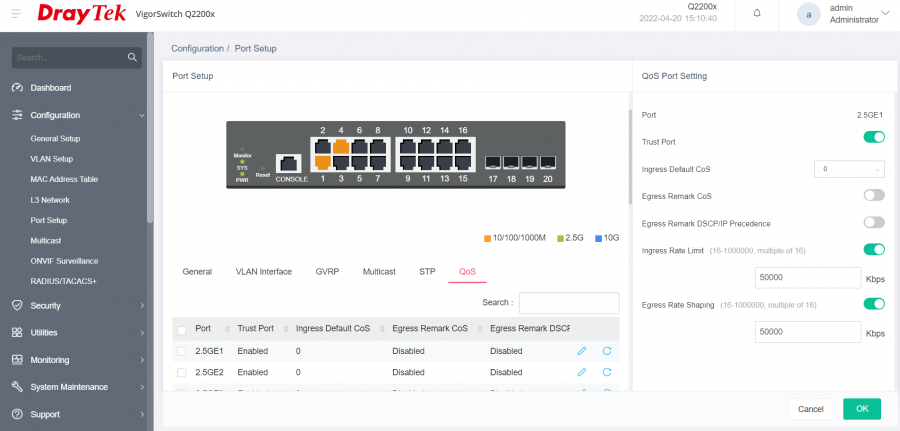

    Limit šírky pásma na port

    Je možné nastaviť limit šírky pásma na port LAN. Pomocou Egress Rate Limit možno ovládať rýchlosť sťahovania klienta a pomocou Ingress Rate Limit možno ovládať rýchlosť nahrávania klienta.

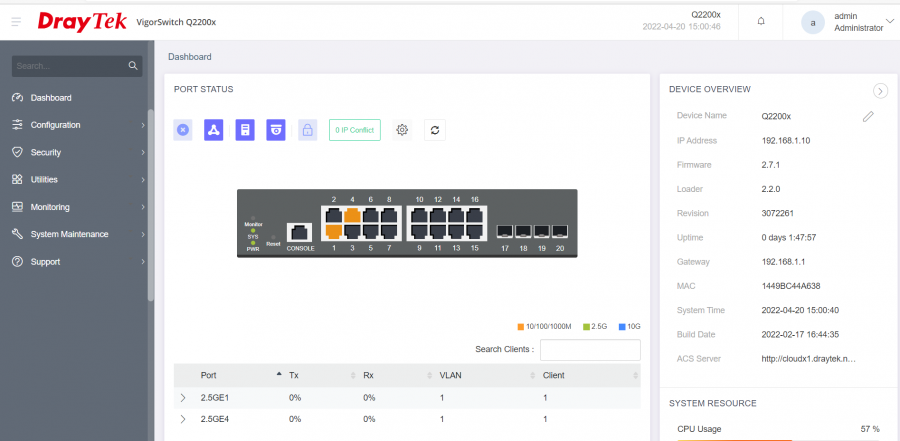

    Jednoduchá konfigurácia a monitorovanie

    VigorSwitch Q2200x

    Webové používateľské rozhranie VigorSwitch Q2200x značne uľahčuje konfiguráciu a správu. Prístrojová doska zobrazuje stav siete a porty, ktoré sú pripojené. Vďaka responzívnemu dizajnu je možné prepínač konfigurovať na rôznych zariadeniach. Rozhranie príkazového riadka (CLI) je tiež možné cez Telnet alebo SSH a sú podporované štandardné monitorovacie metódy vrátane SNMP, RMON a Syslog.

    Chceli by ste si sami prezrieť webové používateľské rozhranie VigorSwitch Q2200x, aby ste si o tomto prepínači mohli urobiť ešte lepší obraz? Ktorá môže!



    technické údaje

    16 2,5 Gb

    ethernetové porty

    4x 10 Gbps SFP+

    Uplink 1 Gbps/10 Gbps

    160 Gbps

    Spínacia kapacita

    Vrstva 2+

    Správa vrstvy 2+

    Špecifikácie produktu

    generál
    organizovaný Vrstva 2+
    Rozhranie
    Gigabit Ethernet 16
    NBASE-T
    Porty SFP+ 4
    konzoly
    Protokoly
    VLAN (802.1q)
    zvládanie
    VigorACS
    SWM
    VigorConnect
    QoS
    802,1p
    DSCP
    CoS-DSCP
    Priorita IP
    VLAN
    Tag Based VLAN (802.1q)
    Hlasová VLAN
